Al especificar protección física para una instalación con riesgo real de explosión, la clasificación EXR es la métrica que importa. Define no solo si una persiana sobrevivirá a una explosión, sino si permanecerá impasible, contendrá fragmentación y mantendrá seguro al personal. Entender la diferencia entre EXR4 y EXR5 — y lo que cada nivel exige de un producto — es el punto de partida para cualquier especificación seria.
¿Qué es la EN 13123 y por qué regula la resistencia a explosiones?

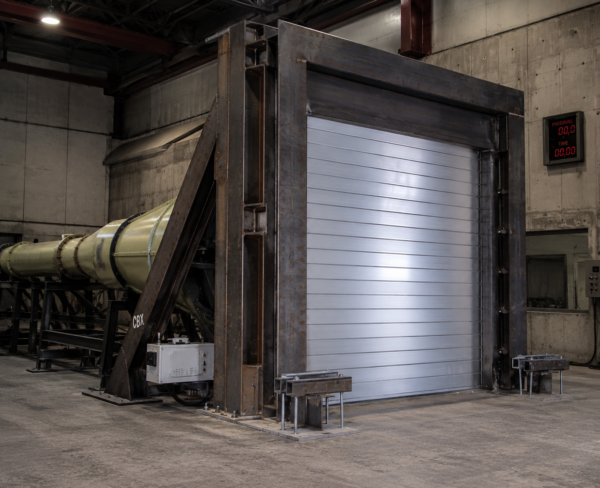

La EN 13123 es la norma europea que define cómo se prueban y clasifican puertas, ventanas y persianas para resistencia a explosiones. Existe en dos partes con diferentes metodologías de prueba.
EN 13123-1 cubre deflagración (pruebas de tubo de choque). Se aplica a entornos industriales donde la fuente de explosión es interna — plantas petroquímicas, instalaciones de gas. La clasificación va de EPR1 a EPR4.
EN 13123-2 aborda la detonación (pruebas al aire libre con cargas explosivas reales). Esta es la norma relevante para aplicaciones de seguridad: embajadas, edificios gubernamentales, instalaciones militares, instituciones financieras. La clasificación va de EXR1 a EXR5. Para la arquitectura de seguridad, EN 13123-2 es la norma operativa.
Niveles de clasificación EXR — lo que significa cada nivel
Cada nivel EXR se define por la masa de la carga de TNT y la distancia desde el elemento que se está probando. La prueba determina si el elemento permanece intacto, impasible y no produce fragmentos peligrosos en el lado protegido.
| Nivel | Carga TNT | Distancia | Aplicaciones típicas |
|---|---|---|---|
| EXR1 | 3 kg | 5 m | Perímetros comerciales de bajo riesgo |
| EXR2 | 6 kg | 4 m | Instalaciones privadas seguras |
| EXR3 | 8 kg | 4 m | Instituciones financieras, seguridad retail |
| EXR4 | 12 kg | 4 m | Perímetros militares, infraestructura segura |
| EXR5 | 20 kg | 4 m | Embajadas, instalaciones gubernamentales, infraestructura crítica |
El sufijo NS (No Astillas) se añade cuando el elemento, además de permanecer impasible, no genera fragmentos peligrosos en la cara interior. La certificación NS es un requisito obligatorio en la mayoría de las especificaciones de adquisición diplomática y gubernamental, porque la fragmentación de un elemento estructural es en sí mismo un riesgo letal.
EXR4 vs EXR5 — dónde importa la diferencia
La diferencia entre EXR4 y EXR5 no es un incremento marginal de ingeniería. Representa un aumento del 67% en la carga explosiva — de 12 kg a 20 kg de TNT — a la misma distancia de separación de 4 metros. Un dispositivo explosivo improvisado (VBIED) típico desplegado en proximidad a un perímetro de edificio cae dentro del sobre de amenaza de EXR5.
EXR4 es apropiado para instalaciones donde la amenaza de explosión se evalúa como significativa pero limitada: puntos de control de acceso militar en instalaciones de menor riesgo, bóvedas financieras, protección periférica secundaria en sitios críticos.
EXR5 se especifica cuando la evaluación de la amenaza incluye ataques explosivos deliberados de alta masa en un perímetro primario: embajadas en regiones de alto riesgo, complejos ministeriales, instalaciones de bancos centrales, perímetros de seguridad aeroportuaria en entornos adyacentes a conflictos. Si su evaluación de seguridad identifica un escenario de VBIED como creíble, la especificación debe comenzar en EXR5.
¿Qué productos realmente logran EXR5-NS?
La certificación EXR5-NS para persianas enrollables es excepcionalmente rara. La combinación de absorción de onda de explosión, integridad estructural y cero fragmentación en la cara protegida elimina la mayoría de las construcciones de persianas convencionales y exige un elemento diseñado para tal fin.
La Diamond BL X-TREME de CBX Security es la única persiana enrollable en el mundo certificada como EXR5-NS bajo EN 13123-2:2004. Además, combina en un solo elemento:
- RC6 bajo EN 1627:2011 — máxima resistencia anti-intrusión
- FB6-NS bajo EN 1522:1999 — resistencia a fuego balístico de gran calibre incluyendo AK-47
- E60 bajo EN 1634-1 — resistencia al fuego durante 60 minutos
- Clase 5 bajo EN 12424 — máxima resistencia a cargas de viento
Esta combinación de protección contra explosiones, balística, intrusión, fuego y viento en un solo elemento certificado no está disponible de ningún otro fabricante de persianas enrollables en todo el mundo.
Aplicaciones reales donde se especifica EXR5-NS
Los siguientes tipos de instalaciones requieren rutinariamente EXR5 en las aberturas del perímetro primario:
Embajadas y misiones diplomáticas — particularmente en regiones con elevado riesgo político o de conflicto. La certificación NS es un requisito innegociable debido a las obligaciones de seguridad del personal.
Bancos centrales e instalaciones de activos de alto valor — la combinación de riesgo de explosión y balístico en entradas vehiculares impulsa la especificación de EXR5, a menudo junto con bolardos anti-embestida y control de acceso.
Perímetros de complejos militares y gubernamentales — puertas vehiculares y puntos de acceso de carga en instalaciones en entornos adyacentes a conflictos.
Perímetros de seguridad aeroportuaria — puntos de acceso para carga y operaciones terrestres en aeropuertos internacionales en regiones de alto riesgo, donde los escenarios de VBIED están incluidos en la planificación de seguridad.
Nodos de infraestructura crítica — generación de energía, centros de datos, instalaciones de tratamiento de agua identificadas como objetivos estratégicos bajo marcos de protección de infraestructuras nacionales.
¿Qué solicitar a un proveedor al especificar EXR5-NS?
Un producto que afirme cumplir con EXR5-NS debe proporcionar la siguiente documentación antes de que la especificación se finalice:
Informe de prueba certificado de un laboratorio acreditado, haciendo referencia a EN 13123-2:2004, la carga explosiva y la distancia utilizada, y el resultado de la clasificación. La auto-certificación del fabricante no es aceptable para la especificación EXR5.
Dimensiones del producto probadas — el rendimiento frente a explosiones es específico a la configuración evaluada. Un producto certificado en una anchura y altura particular puede no tener la misma certificación en diferentes dimensiones.
Evidencia de clasificación NS — el sufijo NS requiere confirmación explícita en el informe de prueba de que no se produjeron fragmentos peligrosos en la cara protegida. Este es un criterio de prueba separado y debe documentarse de forma independiente.
Especificación de instalación — un elemento certificado contra explosiones instalado incorrectamente no rendirá a su clasificación certificada. El proveedor debe proporcionar una metodología de instalación certificada.
CBX Security proporciona documentación completa para todo lo anterior a petición del proyecto. Si está especificando protección contra explosiones para una embajada, instalación gubernamental o nodo de infraestructura crítica, contacte a nuestro equipo técnico para documentación certificada, hojas de datos y soporte de especificaciones.
